Descrizione

Spaccalegna verticale a trattore GeoTech-Pro LSP 13-100 VT

Lo spaccalegna verticale a trattore GeoTech-Pro LSP 13-100 VT è progettato per attività di spacco della legna in ambito domestico. Il collegamento al trattore avviene tramite attacco a 3 punti, con azionamento dalla presa di forza tramite albero cardanico.

Il sistema idraulico utilizza un pistone con diametro di 4,5 cm e corsa di circa 100 cm, sviluppando una forza di spinta pari a 13 tonnellate.

Questa configurazione consente di lavorare tronchi con lunghezza fino a 100 cm e diametro compreso tra 8 e 40 cm.

Il cuneo di spacco trasferisce la pressione generata dal pistone al legno, favorendo la separazione delle fibre anche su pezzi di dimensioni consistenti. Le ruote integrate da 20 cm agevolano lo spostamento della macchina, nonostante il peso di 160 kg.

Forza di spinta: 13 tonnellate;
Lunghezza massima tronchi: 100 cm;
Diametro tronchi lavorabili: da 8 a 40 cm;
Regime minimo PTO: 540 giri/min;
Potenza minima trattore richiesta: 15 HP;

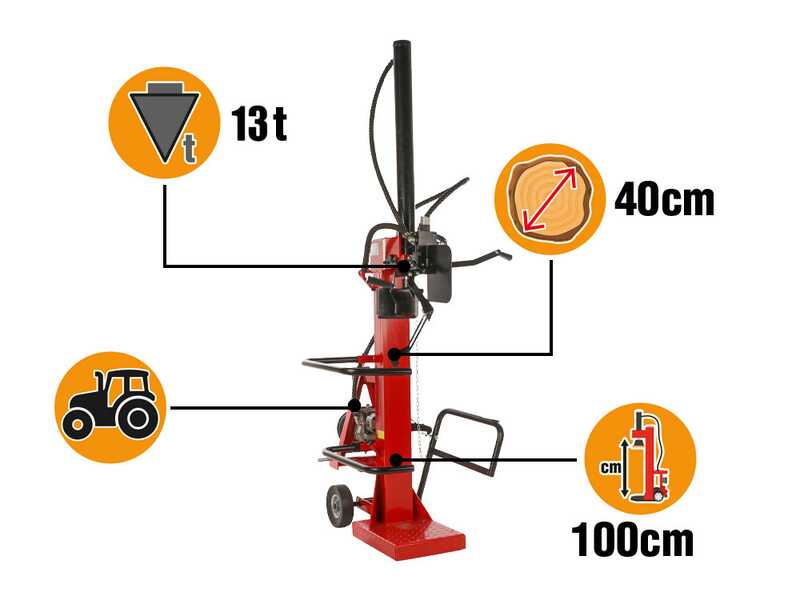

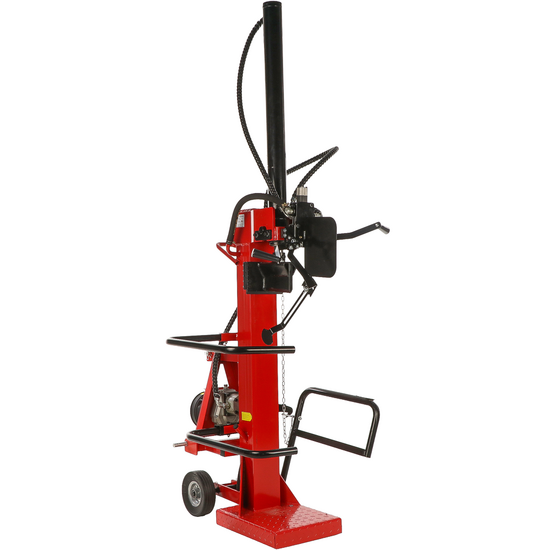

GeoTech Pro LSP 13-100 VT - Spaccalegna a trattore - Verticale

Azionamento a cardano con trattore

Questo spaccalegna può essere utilizzato collegandolo tramite giunto cardanico al trattore. Velocità massima < 560rpm

Il collegamento a trattore viene garantito tramite i robusti agganci a tre punti di cui il telaio è dotato.

Lo spaccalegna sfrutta l'azione di una pompa idraulica che pesca l'olio dal serbatoio alloggiato alla base del corpo della macchina, della capacità di 5.5 L, e muove il cilindro idraulico da 4.5 cm di diametro che funge da spintore.

Il corpo della struttura stessa della macchina ha la funzione di serbatoio dell'olio idraulico.

Particolare del moltiplicatore ad ingranaggi.

Tale moltiplicatore trasferisce la coppia motrice dal trattore (tramite il giunto cardano) alla pompa idraulica.

Cuneo e pistone

Con una spinta di ben 13 tonnellate questa macchina è tra le più potenti nella fascia degli spaccalegna ad uso domestico, è in grado di spaccare tronchi di diametro da 8 a 40 cm, alti fino a 100 cm.

Dettaglio del cuneo dello spaccalegna.

Il pistone è di grande spessore, in grado così di sopportare la pressione di esercizio di 13 tonnellate esercitate dalla macchina.

Dettaglio della guida di discesa del cuneo di spacco.

Caratteristiche principali

Il GeoTech LSP 13-100 VT è in grado di spaccare tronchi di altezza fino a 100 cm.

Al lato della macchina due barre laterali per evitare la caduta del tronco da spaccare. Nell'altro lato è presente un comodo alza-tronco per aiutare a mettere in verticale i ceppi più pesanti.

Lo spaccalegna è completo di ruote da 20 cm che facilitano lo spostamento.

Dettaglio della base di taglio inferiore.

Il serbatoio dell'olio è ospitato alla base della macchina, da svitare durante l'utilizzo per sincerarsi la fuoriuscita dell'aria dall'impianto in funzione..

Dettaglio delle 2 leve che azionano il pistone. Le leve bicomando per azionare la macchina devono necessariamente essere azionate dall'operatore con l'uso di entrambe le mani. Questo onde evitare qualsiasi tipo di infortunio.

Capacità serbatoio olio 5.3 litri.
